| 品牌：YH | 型号：EQBDNDN15 | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：固定球球阀 | 公称通径：DN15~150mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：电动 |
| 零部件及配件：执行器 | 用途：调节 | 类型(通道位置)：二通式 |
| 作用对象：泵 | 规格：DN15~150 |
公称通径：DN15~150
压力范围：0~40bar
介质温度： -30℃～250℃
阀体材质：WCB、304、316、316L
功能选项：电动、调节、防爆
PDF文件下载
产品介绍

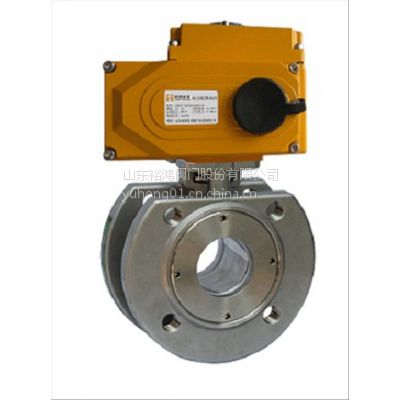

电动球阀：
技术参数
电动选配 QT系列、HT系列
电源选配 AC220V、AV380V（其他***）
环境温度 -30℃~+70℃
防护等级 IP67
功能选项：
防爆型 防爆等级：dIIBT3/4
信号反馈 X3机械式无源信号，X2有源信号
带加热器 可在潮湿环境干燥执行器内元件
手动功能 电动执行器带有手动开阀、关阀功能
调节型 输入4~20mA信号，实现球阀调节功能
备注：电动参数请另参考所选配的电动执行器资料。
阀体参数：
公称压力 PN16、PN25、PN40
连接方式 法兰式（对夹式）
阀体材质 WCB、SS304、SS316、SS316L
球芯材质 SS 、SS304、SS316、SS316L
密封材料 PTFE、PPL
工作温度 T4：-30℃~+150℃（PTFE）
T7：-30℃~+250℃（PPL）
标准规范：
设计标准 GB/T12237-1989
法兰标准 JB79
检测与试验 GB/T13927-1992
GB阀体尺寸（mm）：
公称压力（bar） 型号规格 通径DN L Φd ΦR ΦC ΦD f T N-ΦM H 连接方轴 P-气动头 E-电动头
PN16、PN25、WCB、；304、316、；PTFE、PPL QB15 15 42 15 45 65 95 2 14 4-M12 46 9 AT063DA QT10
QB20 20 44 20 55 75 105 2 14 4-M12 51 9 AT063DA QT10
QB25 25 50 25 65 85 115 2 14 4-M12 62 11 AT063DA QT10
QB32 32 60 32 78 100 1
35 2 16 4-M16 72 11 AT075DA QT10
QB40 40 65 38 85 110 145 2 16 4-M16 78 14 AT088DA QT10
QB50 50 80 50 100 125 160 2 16 4-M16 86 14 AT088DA QT10
QB65 65 110 63 120 145 180 2 18 4-M16 108 17 AT100DA QT15
QB80 80 120 76 135 160 195 2 20 8-M16 116 17 AT115DA QT20
QB100 100 150 95 155 180 215 2 20 8-M16 139 22 AT125DA QT30
QB125 125 180 118 185 210 245 2 22 8-M16 176 27 AT160DA QT50
QB150 150 225 142 210 240 280 2 24 8-M20 192 28 AT180DA QT60
备注：①电动执行器（简称气动头或气缸）和电动执行器（简称电动头）的尺寸，请另查阅执行器资料，以上为设计尺寸，与实物可能存误差。
②如果是选择技术参数中的特选项目或客户有***要求时，请向我们另行索取尺寸表。
③表中气动头型号为常规配置，若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。
