| 产品特性：防爆调节型 | 品牌：山东裕鸿 | 型号：EDA |
| 结构形式：垂直板式 | 3C阀门类别：工业 | 加工定制：是 |
| 材质：不锈钢 | 连接形式：法兰 | 适用介质：氮气 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：电子 | 零部件及配件：阀体 |
| 用途：调节 | 类型(通道位置)：直通式 | 口径：50~600mm |
| 公称通径：50~600mm | 安装尺寸：DN200 | 规格：DN200 PN16 |
公司地址：山东省淄博市高新区齐鲁新材料中试基地9#
气动蝶阀：
技术参数
| 气缸选配 | AT系列、GT系列 |
| 气缸形式 | 双作用、单作用 |
| 环境温度 | -20℃~+80℃ |
| 气源压力 | 双作用4~8bar、单作用5~8 bar |
附件选项：
| 回讯器 | 也叫限位开关，远程反馈开关信号 |
| 电磁阀 | 双作用选二位五通、单作用选二位三通 |
| 三联件 | 可对气源稳压、过滤、气缸加润滑油 |
| 手轮结构 | 转动手轮机构，可实现手动开、关阀 |
| 电气定位器 | 输入4~20mA信号，实现球阀调节功能 |
| 备注：气缸参数请另参考所选配的气动执行器资料 | |

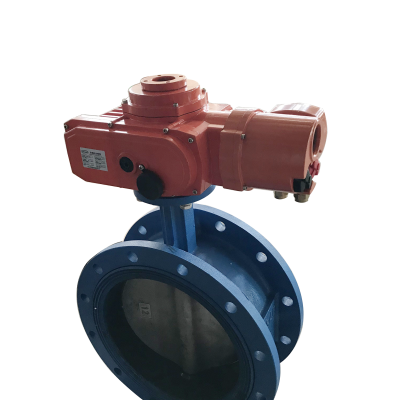

电动蝶阀：
电动调节蝶阀主要由智能型电子电动执行器与蝶阀配套构成，采用一体化结构，输入控制信号(4-20mADC或1-5VDC)及单元相电源220V即可控制运转，具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，电动调节蝶阀可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%)，高温高压工况可选用三偏心硬密封阀体。
EDF电动法兰式软密封蝶阀应用：
电动调节蝶阀广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
EDF电动法兰式软密封蝶阀参数说明：
公称通径：DN50-DN1500
公称压力：1.0，1.6MPa，2.5mpa
阀板材质：铸钢、不锈钢
阀板材质：铸钢衬氟、304衬氟、铸钢衬胶
密封阀座：PTFE，橡胶，金属密封，本体
结构形式：中线型、三偏心
连接方式：对夹 ，法兰式
电压范围：AC220V/110V/380V/24V 50/60HZ
温度范围：软密封：≤150℃;硬密封：≤450℃
控制形式：智能调节式输入输出4-20MA
环境温度：-30℃～+70℃
电源电压：AC220V、AC380V(其他定制DC24等)50/60Hz
防护等级：IP67、IP68(可选)
防 爆 型：防爆等级：dⅡBT3/T4
信号反馈：有源信号、S无源信号
带加热器：可在潮湿环境中干燥执行器内元件(可选)
手动功能：电动执行器带有手动开阀、关阀功能
技术参数
| 电动选配 | QT系列、HT系列 |
| 电源选配 | AC220V、AV380V（其他***） |
| 环境温度 | -30℃~+70℃ |
| 防护等级 | IP67 |
功能选项：
| 防爆型 | 防爆等级：dIIBT3/4 |
| 信号反馈 | X1机械式无源信号，X2有源信号 |
| 带加热器 | 可在潮湿环境干燥执行器内元件 |
| 手动功能 | 电动执行器带有手动开阀、关阀功能 |
| 调节型 | 输入4~20mA信号，实现球阀调节功能 |
| 备注：电动参数请另参考所选配的电动执行器资料。 | |
阀体参数：
技术参数
| 公称压力 | PN1.0、PN1.6 |
| 连接方式 | 对夹式 |
| 法兰标准 | GB（特选JB、ANSE、JIS） |
| 阀体材质 | 铸铁、WCB、SS304、SS316、SS316L |
| 球芯材质 | 铸铁、WCB、SS304、SS316、SS316L |
| 密封材料 | X、NBR、EPDM、PTFE |
| 工作温度 | T7：-10℃~+60℃（Y） |
| T8：-20℃~+80℃（NBR） | |
| T9：-20℃~+120℃（EPDM） | |
| T95：-40℃~+150℃（PTFE） |
标准规范：
| 设计标准 | GB12238-89 |
| 法兰标准 | GB9113、GB9115、GB4216、GB/T17241.6-1998 |
| 结构长度 | GB/T15188.2-94 |
| 检测与试验 | GB/T13927-1992 |
