| 产品特性：调节 | 品牌：山东裕鸿 | 型号：PQV-80/16P |
| 材质：不锈钢 | 连接形式：法兰 | 工作温度：常温 |
| 介质温度：-30~+70℃ | 公称压力：400~700KPaMpa | 行程：4-20mA |
| 适用范围：-30℃-+70℃ | 产品别名：气动调节V型球阀 |
联系人：刘经理 联系电话：15053369856
公司地址：山东省淄博市张店区齐鲁新材料中试基地9#
概述：

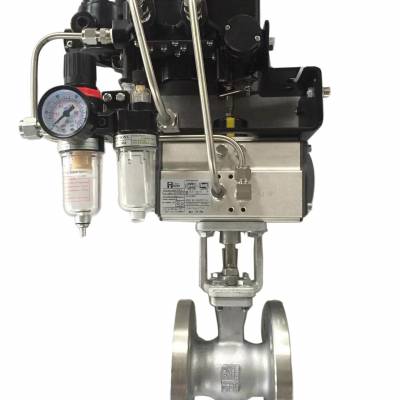

ZSHZ气动偏心旋转阀（凸轮挠曲调节阀）由气动活塞式执行机构和偏心旋转阀组成，是一种由部分球阀板绕偏心轴心旋转来控制流体的角型程调节阀。
阀芯的回转中心不与旋转轴通信，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，具有良好的稳定性。其次，还有流量大，可调范围广的特点。
广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
技术参数和性能：
阀体:
型 式 | 偏心旋转阀 |
公称通径 | 25、40、50、80、100、150、200、250、300mm |
公称压力 | PN1.6、4.0、.6.4MPa（注：PN6.4MPa仅用于DN25~150的阀） |
连接型式 | 法兰式（法兰标准：JB/T79.1-94、79.2-94等） |
材 料 | 见表2（阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量） |
上阀盖 | 与阀体成一整体-45~+400℃ |
压盖型式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织调料、石墨填料 |
阀内组件:
阀芯型式 | 偏心旋转阀芯（带导流翼） |
流量特性 | 铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） |
额定行程 | 全开60 |
执行机构：
型 式 | DA、SR、RA、RAS单作用、双作用活塞式执行机构 |
供气压力 | 400~700KPa |
气源接口 | RC1/4”、 RC1/8” 、RC3/8”、 G1/2” |
环境温度 | -30~+70℃ |
阀作用型式:
单作用执行机构：气关式（B）——失气时阀位开（FO）；气开式（K）——失气时阀位关（FC）
双作用执行机构：气关式（B）——失气时阀位开（FL）；气开式（K）——失气时阀位关（FL）
附件:
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。
性能：
回差 | 带定位器 | 小于全行程的1% |
基本误差 | 带定位器 | 小于全行程的±1% |
泄露量 | 符合ANSI B16.104标准，软密封VI级、硬密封IV级 | |
可调比 | 100:1 | |
额定流量系数Cv值：
公称通径 | 25 | 50 | 40 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
硬密封 | 全腔型 | 14 | 30 | 55 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 |
60%全腔型 | - | - | - | - | - | - | - | 300 | 510 | 780 | 1050 | |
40%全腔型 | 6 | 12 | 20 | 40 | 54 | 92 | 128 | 200 | 340 | 520 | 700 | |
软密封全腔型 | 14 | 30 | 50 | 85 | 120 | 195 | 290 | 480 | 800 | 1150 | 1550 | |
阀体材料的使用温度 压力范围
JB/T74-94、HG20596-97
| 温度℃ | PN16 | PN40 | PN63 | PN100 | 温度 ℃ | PN16 | PN40 | PN63 | PN100 | 温度 ℃ | 10K | 20K | 30K | 40K |
ZG230-450 | ZG1Cr18Ni9 | Scph2 | ||||||||||||
| -5~200 | 1.60 | 4.00 | 6.30 | 10.00 | -45~200 | 1.60 | 4.00 | 6.30 | 10.00 | -2~120 | 1.37 | 3.33 | 4.99 | 6.66 |
| 250 | 1.40 | 3.50 | 5.40 | 9.00 | ~300 | 1.40 | 3.50 | 5.40 | 9.00 | 220 | 1.17 | 3.03 | 4.50 | 6.07 |
| 300 | 1.20 | 3.00 | 4.80 | 7.50 | ~400 | 1.20 | 3.0 | 4.80 | 7.50 | 300 | 0.98 | 2.84 | 4.21 | 5.58 |
| 350 | 1.10 | 2.60 | 4.00 | 6.60 | 350 | 2.54 | 3.82 | 5.09 | ||||||
| 400 | 0.9. | 2.30 | 3.70 | 5.80 | 400 | 2.25 | 3.33 | 4.50 | ||||||
ANSI
温度 ℃ | 150Lb | 300Lb | 600Lb | ||||||
SCPH2 | SCS13A | SCS14A | SCPH2 | SCS13A | SCS14A | SCPH2 | SCS13A | SCS14A | |
WCB | CF8 | CF8M | WCB | CF8 | CF8M | WCB | CF8 | CF8M | |
-196~38 | - | 1.90 | 1.90 | 4.95 | 4.95 | 9.91 | 9.92 | ||
-45~38 | 1.84 | 1.90 | 1.90 | - | 4.95 | 4.95 | - | 9.91 | 9.92 |
-5~38 | 1.84 | 1.90 | 1.90 | - | 4.95 | 4.95 | - | 9.91 | 9.92 |
50 | 1.81 | 1.84 | 1.84 | 5.10 | 4.77 | 4.80 | 10.20 | 9.56 | 9.62 |
100 | 1.72 | 1.56 | 1.61 | 5.00 | 4.08 | 4.21 | 10.01 | 8.17 | 8.43 |
150 | 1.57 | 1.39 | 1.47 | 4.63 | 3.62 | 3.85 | 9.27 | 7.26 | 7.69 |
200 | 1.40 | 1.25 | 1.37 | 4.51 | 3.27 | 3.56 | 9.04 | 6.54 | 7.12 |
250 | 1.20 | 1.16 | 1.20 | 4.38 | 3.04 | 3.34 | 8.75 | 6.1 | 6.67 |
300 | 1.01 | 1.01 | 1.01 | 4.16 | 2.91 | 3.15 | 8.33 | 5.8 | 6.32 |
350 | 0.84 | 0.84 | 0.84 | 3.87 | 2.81 | 3.03 | 7.74 | 5.6 | 6.07 |
375 | 0.73 | 0.73 | 0.73 | 3.69 | 2.77 | 2.96 | 7.38 | 5.54 | 5.93 |
400 | 0.64 | 0.64 | 0.64 | 3.64 | 2.74 | 2.91 | 7.28 | 5.48 | 5.81 |
