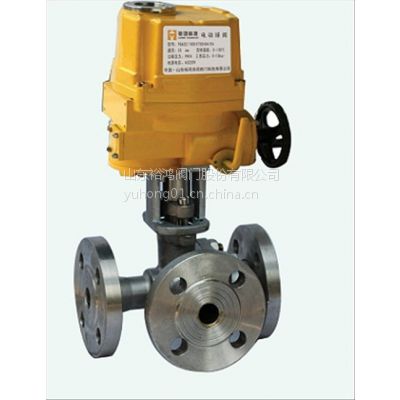

山东淄博电动三通球阀生产厂家

山东淄博电动三通球阀生产厂家

公称通径:15~100mm压力范围:0~25bar介质温度:-30℃~350℃阀体材质:WCB、304、316、316L功能选项:气动、电动、开关、调节、防爆

价    格

订货量

  • 2000.00 价格为商家提供的参考价,请通过"获取最低报价"
    获得您最满意的心理价位~

    ≥100

刘女士
邮箱已验证
手机已验证
𐀀𐀁𐀂 𐀁𐀃𐀃𐀄 𐀅𐀆𐀁𐀄 𐀂𐀁𐀃𐀃𐀇𐀈𐀈𐀉𐀈𐀈𐀉𐀂
微信在线
  • 发货地:山东 淄博
  • 发货期限:7天内发货
  • 供货总量: 5000个
山东裕鸿阀门股份有限公司 入驻平台 第10
  • 资质核验已核验企业营业执照
  • 刘女士
    邮箱已验证
    手机已验证
  • 𐀀𐀁𐀂 𐀁𐀃𐀃𐀄 𐀅𐀆𐀁𐀄
  • 山东 淄博
  • 自控阀门,气动电动球阀,气动电动调节阀,气动电动蝶阀

联系方式

  • 联系人:
    刘女士
  • 职   位:
    销售工程师
  • 电   话:
    𐀂𐀁𐀃𐀃𐀇𐀈𐀈𐀉𐀈𐀈𐀉𐀂
  • 手   机:
    𐀀𐀁𐀂𐀁𐀃𐀃𐀄𐀅𐀆𐀁𐀄
  • 地   址:
    山东 淄博 张店区 淄博高新区先进制造产业创新园 7#
品牌:裕鸿型号:EQD材质:WCB、304、316、316L
连接形式:法兰结构形式:固定球球阀公称通径:15~100mmmm
适用介质:气体、液体压力环境:高中低工作温度:高中低
标准:国标流动方向:双向驱动方式:电子
零部件及配件:配件用途:截止类型(通道位置):二通式
作用对象:泵规格:15~100mm

公称通径:15~100mm

压力范围:0~25bar

介质温度:-30℃~350

阀体材质:WCB304316316L

功能选项:气动、电动、开关、调节、防爆

PDF文件下载



 产品介绍

产品特点:

安装方便、外观精美、防火结构设计、防静电结构、采用腊模精密铸造、***5211安装平台

电动球阀:

技术参数

电动选配 QT系列、HT系列

电源选配 AC220VAV380V(其他***)

环境温度 -30~+70

防护等级 IP67

功能选项:

防爆型    防爆等级:dIIBT3/4

信号反馈 X3机械式无源信号,X2有源信号

带加热器 可在潮湿环境干燥执行器内元件

手动功能 电动执行器带有手动开阀、关阀功能

调节型    输入4~20mA信号,实现球阀调节功能

备注:电动参数请另参考所选配的电动执行器资料。

阀体参数:

公称压力 PN16PN25PN40

连接方式 法兰式

阀体材质 WCBSS304SS316SS316L

球芯材质 SS304SS316SS316L

密封材料 PTFEPPL(特选:石墨、金属硬密封)

工作温度 T4-30~+150℃(PTFE

       T7-30~+250℃(PPL

       T8-30~+350℃(石墨、金属密封)

标准规范:

设计标准 GB/T12237-1989

螺纹标准 GB/79113.1(特选:JBANSIJIS

结构长度 GB/T12221-1989

检测与试验     GB/T13927-1992









GB阀体尺寸(mm):

公称压力(bar   型号规格 通径DN  L     L1   ΦΦD1      ΦD2      b     f      z-Φd      H     M    支架高度 P-气动头 E-电动头

PN16WCB、;304316、;PTFEPPL     QD15     15   150       75   95   65   45   14   2     4-14      53   9     9       AT063DA     QT10

       QD20     20   160       80   105       75   58   14   2     4-14      58.5      9     9     AT063DA     QT10

       QD25     25   180       90   115       85   65   14   2     4-14      70   11   11   AT063DA     QT10

       QD32     32   200       100       135       100       78   16   2     4-18      77.5      11   11   AT075DA     QT10

       QD40     40   220       110       150       110       85   16   3     4-18      86.5      14   14   AT088DA     QT10

       QD50     50   240       120       160       125       100       16   3     4-18      92   14   14   AT088DA     QT15

       QD65     65   260       130       180       145       120       18   3     4-18      107       17   17   AT100DA     QT15

       QD80     80   280       140       195       160       1135     20   3     8-18      119       17   17   AT115DA     QT20

       QD100  100       320       160       215       180       155       20   3     8-18      150       22   22   AT125DA       QT30

PN25WCB、;304316、;PTFEPPL     QD15     15   150       75   95   65   45   14   2     4-14      53   9     9       AT063DA     QT10

       QD20     20   160       80   105       75   58   14   2     4-14      58.5      9     9     AT063DA     QT10

       QD25     25   180       90   115       85   65   16   2     4-14      70   11   11   AT075DA     QT10

       QD32     32   200       100       135       100       78   18   2     4-18      77.5      11   11   AT088DA     QT10

       QD40     40   220       110       150       110       85   18   3     4-18      86.5      14   14   AT088DA     QT10

       QD50     50   240       120       160       125       100       20   3     4-18      92   14   14   AT100DA     QT15

       QD65     65   260       130       180       145       120       22   3     4-18      107       17   17   AT115DA     QT20

       QD80     80   280       140       195       160       135       22   3     8-18      119       17   17   AT125DA     QT30

       QD100  100       320       160       215       190       160       24   3     8-18      150       22   22   AT160DA       QT40

 备注:①电动执行器(简称气动头或气缸)和电动执行器(简称电动头)的尺寸,请另查阅执行器资料,以上为设计尺寸,与实物可能存误差。

 ②如果是选择技术参数中的特选项目或客户有***要求时,请向我们另行索取尺寸表。

 ③表中气动头型号为常规配置,若用户气源及工况条件较好,则可优化执行器配置减少成本,若工况条件差,则需加大执行器规格。

 ④表中气动头规格为L型三通常规配置,T型三通原则上配置执行器应加大一档,订货时请向我们咨询。
