山东衬氟球阀公称通径：15~200mm

压力范围：0~16bar

介质温度：-30℃～180℃

阀体材质：WCB氟塑衬里 SS304氟塑衬里

功能选项：气动、电动、防爆、调节

PDF文件下载

 山东衬氟球阀产品介绍

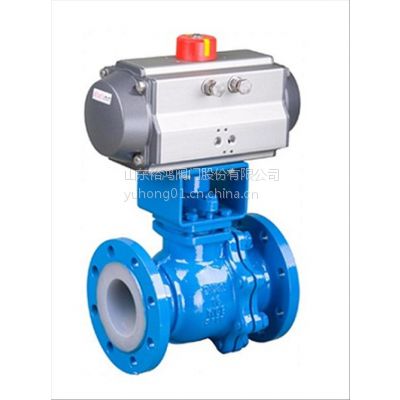

气动球阀：

技术参数

气缸选配 AT系列、GT系列

气缸形式 双作用、单作用

环境温度 -20℃~+80℃

气源压力 双作用4~8bar、单作用5~8 bar

附件选项:

回讯器    限位开关，远程反馈开关信号

电磁阀    双作用选二位五通、单作用选二位三通

三联件    可对气源稳压、过滤、气缸加润滑油

手轮结构 转动手轮机构，可实现手动开、关阀

电气定位器     输入4~20mA信号，实现球阀调节功能

备注：气缸参数请另参考所选配的气动执行器资料

电动球阀：

技术参数

电动选配 QT系列、HT系列

电源选配 AC220V、AV380V（其他***）

环境温度 -30℃~+70℃

防护等级 IP67

功能选项:

防爆型    防爆等级：dIIBT3/4

信号反馈 X3机械式无源信号，X2有源信号

带加热器 可在潮湿环境干燥执行器内元件

手动功能 电动执行器带有手动开阀、关阀功能

调节型    输入4~20mA信号，实现球阀调节功能

备注：电动参数请另参考所选配的电动执行器资料。

阀体参数：

技术参数

山东衬氟球阀公称压力 PN16、PN25

连接方式 法兰式

阀体材质 WCB氟塑衬里 SS304氟塑衬里

球芯材质 WCB氟塑衬里 SS304氟塑衬里

密封材料 FEP（F46）、PCTFE（F3）

工作温度 T5：-30℃~+180℃（F46、F3）

标准规范：

设计标准 GB/T12237-1989

螺纹标准 GB/79113.1（特选：JB、ANSI、JIS）

结构长度 GB/T12221-1989

检测与试验     GB/T9092-1999

GB阀体尺寸（mm）：

山东衬氟球阀公称压力（bar）   型号规格 通径DN  L     ΦE  ΦB  ΦC  T     f      N-Φh     H     M    连接方轴 P-气动头 E-电动头

PN16、WCB、；304、316、；PPL  QF15     15   130       95   65   45   14   2     4-14      48   9     9     AT063DA       QT10

       QF20     20   130       105       75   55   16   2     4-14      53   9     9     AT063DA     QT10

       QF25     25   140       115       85   65   16   2     4-14      64   11   11   AT063DA     QT10

       QF32     32   165       135       100       78   18   2     4-18      71   11   11   AT075DA     QT10

       QF40     40   165       145       110       85   18   3     4-18      76   14   14   AT088DA     QT10

       QF50     50   203       160       125       100       20   3     4-18      85   14   14   AT088DA     QT10

       QF65     65   220       180       145       120       20   3     4-18      104       17   17   AT100DA     QT15

       QF80     80   241       190       160       135       22   3     8-18      114       17   17   AT115DA     QT20

       QF100   100       305       215       180       155       24   3     8-18      140       22   22   AT125DA     QT30

       QF125   125       356       245       210       185       26   3     8-18      183       27   27   AT160DA     QT50

       QF150   150       394       /     240       210       28   3     8-23      202       27   27   AT180DA     QT60

       QF200   200       457       335       295       265       30   3     12-23    253       27   27   AT200DA     QT80

备注：①电动执行器（简称气动头或气缸）和电动执行器（简称电动头）的尺寸，请另查阅执行器资料，以上为设计尺寸，与实物可能存误差。

②如果是选择技术参数中的特选项目或客户有***要求时，请向我们另行索取尺寸表。

③表中气动头型号为常规配置，若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。

              ④DN125~DN200的气动球阀，从经济性方面考虑，可以配置价格较低的AW系列气缸。
