| 品牌：裕鸿 | 型号：PQC-15 | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：固定球球阀 | 3C阀门类别：工业 |
| 公称通径：15~100mmmm | 适用介质：空气 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：电磁 | 零部件及配件：执行器 | 用途：疏水 |
| 类型(通道位置)：二通式 | 作用对象：锅炉 | 规格：15~100mm |
| 是否跨境货源：否 |
公称通径：15~100mm
压力范围：0~40bar
介质温度：-30℃～350℃
阀体材质：SS304、SS316、SS316L
功能选项：气动、电动、开关、调节、防爆
产品介绍
产品特点：
安装方便、外观精美、防火结构设计、防静电结构、采用腊模精密铸造
气动球阀：
技术参数
气缸选配 AT系列、AW系列
气缸形式 双作用、单作用
环境温度 -20℃~+80℃
气源压力 双作用4~8bar、单作用5~8 bar
附件选项：
回讯器 限位开关
电磁阀 双作用选二位五通、单作用选二位三通
三联件 可对气源稳压、过滤、气缸加润滑油

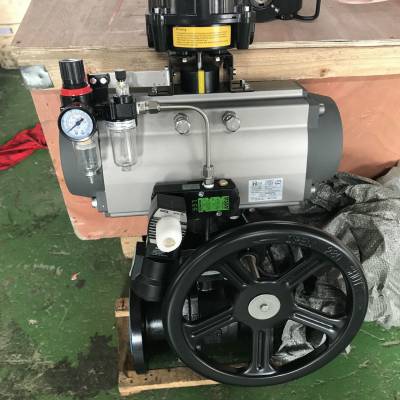

手轮结构 转动手轮机构，可实现手动开、关阀
电气定位器 输入4~20mA信号，实现球阀调节功能
备注：气缸参数请另参考所选配的气动执行器资料。
电动球阀：
技术参数
电动选配 QT系列、HT系列
电源选配 AC220V、AV380V（其他***）
环境温度 -30℃~+70℃
防护等级 IP67
功能选项：
防爆型 防爆等级：dIIBT3/4
信号反馈 X3机械式无源信号，X2有源信号
带加热器 可在潮湿环境干燥执行器内元件
手动功能 电动执行器带有手动开阀、关阀功能
调节型 输入4~20mA信号，实现球阀调节功能
备注：电动参数请另参考所选配的电动执行器资料。
阀体参数：
公称压力 PN16、PN25、PN40
连接方式 G内螺纹（特选：卡箍、对焊、承插焊）
阀体材质 SS304、SS316、SS316L
球芯材质 SS304、SS316、SS316L
密封材料 PTFE、PPL（PTFE）
工作温度 T4：-30℃~+150℃
T7：-30℃~+250℃
T8：-30℃~+350℃
标准规范：
设计标准 GB/12224、GB/T8468
螺纹标准 G（特选：NPT、BSP、BSPT、DIN259/2999）
结构长度 GB/T15188.3
检测与试验 GB/T13927-1992
GB阀体尺寸（mm）：
公称压力（bar） 型号规格 通径DN 接口G L H A 连接轴 P-气动头 E电动头
PN16 PN25 PN16 PN25
PN16、PN25、PN40；304、306、；PTFE、PPL QC15 15 1/2” 79 42 8 9 AT063DN AT063DN QT10 QT10
QC20 20 3/4” 82 48 9 9 AT063DN AT063DN QT10 QT10
QC25 25 1” 90 58 11 11 AT063DN AT063DN QT10 QT10
QC32 32 1-1/4” 112 63 11 11 AT075DN AT075DN QT10 QT10
QC40 40 1-1/2 120 71 14 14 AT088DN AT088DN QT10 QT15
QC50 50 2” 144 78 14 14 AT088DN AT100DN QT10 QT15
QC65 65 2-1/2” 176 100 17 17 AT100DN AT115DN QT15 QT15
QC80 80 3” 200 109 17 17 AT115DN AT125DN QT20 QT20
QC100 100 4” 227 140 22 22 AT125DN AT140DN QT30 QT30
备注：①电动执行器（简称气动头或气缸）和电动执行器（简称电动头）的尺寸，请另查阅执行器资料，以上为设计尺寸，与实物可能存误差。
②如果是选择技术参数中的特选项目或客户有***要求时，请向我们另行索取尺寸表。
③表中气动头型号为常规配置，若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。
