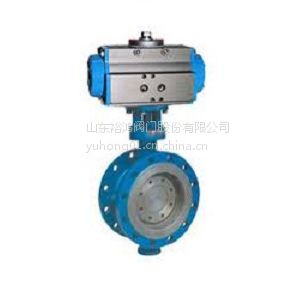

| 加工定制：是 | 品牌：山东裕鸿阀门 | 型号：PDC气动法兰式硬密封蝶阀 |
| 材质：碳钢 | 连接形式：法兰 | 公称通径：50~800mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：配件 |
| 形态：蝶式 | 类型(通道位置)：直动式 | 标准：国标 |
| 密封形式：软密封型 | 规格：50~800mm |
联系人：刘丹 联系电话：15053369856 QQ：2943671388/1507048922
办公电话：0533-239747 Fax:0533-3148896
公司地址：山东省淄博市高新区开发区北路52#-7
| 公称通径：50~800mm |
| 压力范围：0~25bar |
| 介质温度：-30℃～450℃ |
| 阀体材质：HT、WCB、SS304、SS316、SS316L |
| 功能选项：手动、信号反馈、调节 |
气缸选配 | AT系列、GT系列 |
气缸形式 | 双作用、单作用 |
环境温度 | -20℃~+80℃ |
气源压力 | 双作用4~8bar、单作用5~8 bar |
回讯器 | 也叫限位开关，远程反馈开关信号 |
电磁阀 | 双作用选二位五通、单作用选二位三通 |
三联件 | 可对气源稳压、过滤、气缸加润滑油 |
手轮结构 | 转动手轮机构，可实现手动开、关阀 |
电气定位器 | 输入4~20mA信号，实现球阀调节功能 |
备注：气缸参数请另参考所选配的气动执行器资料 | |
电动选配 | QT系列、HT系列 |
电源选配 | AC220V、AV380V（其他***） |
环境温度 | -30℃-70℃ |
防护等级 | IP67 |
防爆型 | 防爆等级：dIIBT3/4 |
信号反馈 | X1机械式无源信号，X2有源信号 |
带加热器 | 可在潮湿环境干燥执行器内元件 |
手动功能 | 电动执行器带有手动开阀、关阀功能 |
调节型 | 输入4~20mA信号，实现球阀调节功能 |
备注：电动参数请另参考所选配的电动执行器资料。 | |
公称压力 | PN1.0、PN1.6、PN2.5 |
连接方式 | 法兰式 |
法兰标准 | GB（）特选JB、ANSE、JIS） |
阀体材质 | HT、WCB、SS304、SS316、SS316L |
球芯材质 | HT、WCB、SS304、SS316、SS316L |
密封材料 | Y（多层或混合硬密封）、S（不锈钢金属密封） |
工作温度 | T7：-30℃~+250℃（Y） |
T8：-30℃~+350℃（S） | |
T9：-30℃~+400℃（S） | |
T95：-30℃~+450℃（S） |
设计标准 | JB/T8527-1997 |
法兰标准 | GB9113、GB9113、GB9115 |
结构长度 | GB/T12221-2005 |
检测与试验 | GB/T13927-1992、B/T9092-1999 |
