概述：

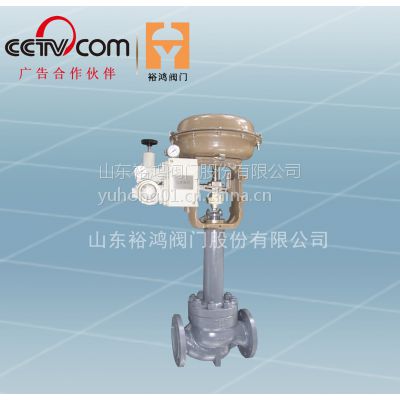

HTSW波纹管密封单座调节阀是CV3000系列产品之一。
HTSW波纹管密封单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，
其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1976标准。其上
阀盖采用波纹密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另
该阀也可用于真空的场合。
HTSW波纹管密封单座调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜
执行机构，其结构紧凑，输出力大。
HTSW波纹管密封单座调节阀符合GB/T4213-92标准。
技术参数和性能：
阀体:
型 式 | 直通单座铸造球型阀 | |
公称通径 | 40、50、65、80、100、150、200mm | |
公称压力 | ANSI 125、150、300 JIS 10、16、20K PN1.6、4.0MPa | |
连接型式 | 法兰连接密封面型式 | FF、RF、RJ、LG、MFM |
法兰标准 | JISB2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSIB16.5-1981、HG20596-97、HG20618-97等 | |
焊接连接 | 嵌接焊SW（40~50 mm） 对接焊BW（65~200mm） | |
材 料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等。 | |
上阀盖 | 波纹管密封（W | -45~+350℃ |
压盖型式 | 螺栓压紧式 | |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织调料、石墨填料 | |
阀内组件:
| 阀芯型式 | 单座柱塞型阀芯 | ||
流量特性 | 高容量流量特性 | 金属阀座 | 等***比特性（%C）和线性特性（LC） |
| 软阀座 | 等***比特性（%T）和线性特性（LT） | ||
| 高精度流量特性 | 金属阀座 | 等***比特性（%CF）和线性特性（LCF） | |
| 软阀座 | 等***比特性（%TF）和线性特性（LTF） | ||
| 材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 | ||
| 波纹管材料 | 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L | ||
执行机构：
| 型 式 | HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构 |
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 20~100、80~240KPa（HA型）、190~350、190~400（VA6型） |
| 供气压力 | 140~400KPa（HA型）、400~500KPa（VA6、型） |
| 气源接口 | RC1/4” |
| 环境温度 | -30~+70℃ |
阀作用型式:
用正作用或反作用执行机构实现阀的气-关式或气-开式。
附件:
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。
性能：
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B1.6.104-1976 IV级 |
| 软阀座 | 小于阀额定容量的10-7 ，符合ANSI B1.6.104-1976 V*** | |
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3% | |
| 基本误差 | 带定位器 | 小于全行程的±1% |
| 不带定位器 | 小于全行程的±3% | |
| 注：采用标准的V型聚四氟乙烯填料 | ||
| 可调范围 | 50:1 | |
Cv值和行程：
Ⅰ、高容量阀芯（%C、LC、%T、LT）
公称通径 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
阀座直径 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定Cv值 | 30 | 50 | 85 | 125 | 200 | 320 | 420 | 70 |
额定行程 | 25 | 38 | 50 | 75 | ||||
Ⅱ、高精度流量特性阀芯（%CF、LCF、%TF、LTF）
公称通径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||||||
阀座直径 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 |
额定Cv值 | 10 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 175 | 275 | 360 | 275 | 360 | 640 |
额定行程 | 25 | 38 | 50 | 75 | |||||||||||||||||
流量特性：
流量特性曲线参见HTS单座调节阀
