| 品牌：山东裕鸿阀门 | 型号：HPAC | 材质：碳钢 |
| 连接形式：法兰 | 工作温度：常温 | 介质温度：-5～566℃℃ |
| 公称压力：ANSI 900、1500、2500 JIS 63KMpa |
联系人：刘经理 联系电话：15053369856 QQ：2943671388/1507048922
办公电话：0533-239747 Fax:0533-3148896
公司地址：山东省淄博市高新区开发区北路52#-7
概述：

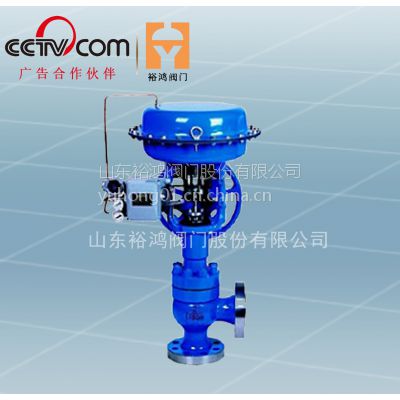

型 式 | 角型单座铸造球型阀 | |
公称通径 | 40、50、80、100、150、200mm | |
公称压力 | ANSI 900、1500、2500 JIS 63K | |
连接型式 | 法兰连接密封面型式 | RF、RJ |
法兰标准 | JISB2201-1984、ANSIB16.5-1981 | |
焊接连接 | 嵌接焊SW（40~80mm） 对接焊BW（80~200mm） | |
材 料 | 见表2（阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量） | |
上阀盖 | 常温型（P） | -5~+230℃ |
伸长I型（EI） | +230~+566℃ | |
注：工作温度不准超过各种材料的允许范围。 | ||
压盖型式 | 螺栓压紧式 | |
填 料 | 石棉编织调料、石墨填料 | |
| 阀芯型式 | 带组合密封圈或活塞环的压力平衡式阀芯 |
| 流量特性 | 等***比特性（%V）和线性特性（LV），参考图1 |
| 材 料 | 见表2（阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量） |
| 活塞环材料 | 见表2 |
| 型 式 | HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 80~240KPa（HA型）、190~350、190~400（VA6型） |
| 供气压力 | 260~400KPa（HA型）、400~500KPa（VA6、VP型） |
| 气源接口 | RC1/4” (HA、VA型)、G3/8”、1/2”（VP型） |
| 环境温度 | -30~+70℃ |
泄漏量 | 见表2 | |
回差 | 带定位器 | 小于全行程的1% |
基本误差 | 带定位器 | 小于全行程的±1% |
注：采用标准的V型聚四氟乙烯填料 | ||
可调范围 | 50:1 | |
公称通径 | 40 | 50 | 80 | 100 | 150 | 200 | ||||||||||||||
阀座直径 | 25 | 32 | 40 | 32 | 40 | 50 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 | ||
额定Cv值 | 等***比特性 | ANSI 900、1500 JIS 63K | 12 | 17 | 25 | 17 | 25 | 52 | 52 | 78 | 110 | 78 | 110 | 180 | 180 | 270 | 375 | 270 | 375 | 650 |
ANSI 2500 | - | 12 | 17 | 12 | 17 | 31 | 31 | 52 | 78 | 52 | 78 | 125 | 125 | 180 | 270 | 180 | 270 | 470 | ||
线性特性 | ANSI 900、1500 JIS 63K | 12 | 20 | 30 | 20 | 30 | 62 | 62 | 90 | 135 | 90 | 135 | 210 | 210 | 330 | 485 | 330 | 485 | 700 | |
ANSI 2500 | - | 12 | 20 | 12 | 20 | 43 | 43 | 62 | 90 | 62 | 90 | 150 | 150 | 210 | 330 | 210 | 330 | 520 | ||
额定行程 | 25 | 38 | 50 | 75 | ||||||||||||||||
