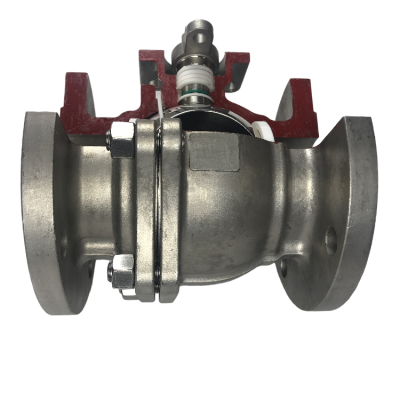

| 品牌：山东裕鸿 | 型号：Q41F-16P | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：15～400mm | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：手动 | 用途：节流 | 类型(通道位置)：二通式 |
| 作用对象：泵 | 规格：15～400mm |
刘经理 15053369856
公司地址：山东省淄博市张店区齐鲁新材料中试基地9#
产品特点：
安装方便、外观精美、防火结构设计、防静电结构、采用腊模精密铸造、***5211安装平台
气动球阀：
技术参数
气缸选配 | AT系列、GT系列 |
气缸形式 | 双作用、单作用 |
环境温度 | -20℃~+80℃ |
气源压力 | 双作用4~8bar、单作用5~8 bar |
附件选项：
回讯器 | 限位开关，远程反馈开关信号 |
电磁阀 | 双作用选二位五通、单作用选二位三通 |
三联件 | 可对气源稳压、过滤、气缸加润滑油 |
手轮结构 | 转动手轮机构，可实现手动开、关阀 |
电气定位器 | 输入4~20mA信号，实现球阀调节功能 |
备注：气缸参数请另参考所选配的气动执行器资料 | |
电动球阀：
技术参数
电动选配 | QT系列、HT系列 |
电源选配 | AC220V、AV380V（其他***） |
环境温度 | -30℃~+70℃ |
防护等级 | IP67 |
功能选项：
防爆型 | 防爆等级：dIIBT3/4 |
信号反馈 | X3机械式无源信号，X2有源信号 |
带加热器 | 可在潮湿环境干燥执行器内元件 |
手动功能 | 电动执行器带有手动开阀、关阀功能 |
调节型 | 输入4~20mA信号，实现球阀调节功能 |
备注：电动参数请另参考所选配的电动执行器资料。 | |
阀体参数：
公称压力 | PN16、PN25、PN40 |
连接方式 | 法兰式 |
阀体材质 | WCB、SS304、SS316、SS316L |
球芯材质 | SS304、SS316、SS316L |
密封材料 | PTFE、PPL（特选：石墨、金属硬密封） |
工作温度 | T4：-30℃~+150℃（PTFE） |
T7：-30℃~+250℃（PPL） | |
T8：-30℃~+350℃（石墨、金属密封） |
标准规范：
设计标准 | GB/T12237-1989 |
螺纹标准 | GB/79113.1（特选：JB、ANSI、JIS） |
结构长度 | GB/T12221-1989 |
检测与试验 | GB/T13927-1992 |
GB阀体尺寸（mm）：
公称压力（bar） | 型号规格 | 通径DN | L | ΦE | ΦB | ΦC | T | f | N-Φh | H | M | 连接方轴 | P-气动头 | E-电动头 |
PN16、WCB、；304、316、；PTFE、PPL | QA15 | 15 | 130 | 95 | 65 | 46 | 14 | 2 | 4-14 | 48 | 9 | 9 | AT063DA | QT10 |
QA20 | 20 | 130 | 105 | 75 | 56 | 16 | 2 | 4-14 | 53 | 9 | 9 | AT063DA | QT10 | |
QA25 | 25 | 140 | 115 | 85 | 65 | 16 | 2 | 4-14 | 64 | 11 | 11 | AT063DA | QT10 | |
QA32 | 32 | 165 | 140 | 100 | 76 | 18 | 2 | 4-18 | 71 | 11 | 11 | AT075DA | QT10 | |
QA40 | 40 | 165 | 150 | 110 | 84 | 18 | 2 | 4-18 | 76 | 14 | 14 | AT088DA | QT10 | |
QA50 | 50 | 203 | 165 | 125 | 99 | 20 | 2 | 4-18 | 85 | 14 | 14 | AT088DA | QT10 | |
QA65 | 65 | 222 | 185 | 145 | 118 | 20 | 2 | 8-18 | 104 | 17 | 17 | AT100DA | QT15 | |
QA80 | 80 | 241 | 200 | 160 | 132 | 20 | 2 | 8-18 | 114 | 17 | 17 | AT115DA | QT20 | |
QA100 | 100 | 305 | 220 | 180 | 156 | 22 | 2 | 8-18 | 140 | 22 | 22 | AT125DA | QT30 | |
QA125 | 125 | 356 | 250 | 210 | 184 | 22 | 2 | 8-18 | 183 | 27 | 27 | AT160DA | OT50 | |
QA150 | 150 | 394 | 285 | 240 | 211 | 24 | 2 | 8-22 | 202 | 27 | 27 | AT180DA | QT60 | |
QA200 | 200 | 457 | 340 | 295 | 266 | 24 | 2 | 12-22 | 253 | 27 | 27 | AT200DA | OT80 |
公称压力（bar） | 型号规格 | 通径DN | L | ΦE | ΦB | ΦC | T | f | f1 | N-ΦH | H | M | 支架 | P-气动头 | E-电动头 |
PN25、WCB、；304、316、；PTFE、PPL | QA15 | 15 | 130 | 95 | 65 | 46 | 14 | 2 |
| 4-14 | 48 | 9 | 60 | AT063DA | QT10 |
QA20 | 20 | 130 | 105 | 75 | 56 | 16 | 2 |
| 4-14 | 53 | 9 | 60 | AT063DA | QT10 | |
QA25 | 25 | 140 | 115 | 85 | 65 | 16 | 2 |
| 4-14 | 64 | 11 | 60 | AT075DA | QT10 | |
QA32 | 32 | 165 | 140 | 100 | 76 | 18 | 2 |
| 4-18 | 71 | 11 | 78 | AT088DA | QT10 | |
QA40 | 40 | 165 | 150 | 110 | 84 | 18 | 2 |
| 4-18 | 76 | 14 | 78 | AT088DA | QT10 | |
QA50 | 50 | 203 | 165 | 125 | 99 | 20 | 2 |
| 4-18 | 85 | 14 | 78 | AT100DA | QT15 | |
QA65 | 65 | 241 | 185 | 145 | 118 | 22 | 2 |
| 4-18 | 104 | 17 | 81 | AT115DA | QT20 | |
QA80 | 80 | 283 | 200 | 160 | 132 | 24 | 2 |
| 8-18 | 114 | 17 | 94 | AT125DA | QT30 | |
QA100 | 100 | 305 | 235 | 190 | 156 | 24 | 2 |
| 8-22 | 140 | 22 | 94 | AT160DA | QT40 | |
QA125 | 125 | 381 | 270 | 220 | 184 | 26 | 2 |
| 8-26 | 183 | 27 | 94 | AT180DA | QT60 | |
QA150 | 150 | 403 | 300 | 250 | 211 | 28 | 2 |
| 8-26 | 202 | 27 | 94 | AT200DA | QT90 | |
QA200 | 200 | 502 | 360 | 310 | 274 | 30 | 2 |
| 12-26 | 253 | 27 | 94 | AT240DA | QT100 |
