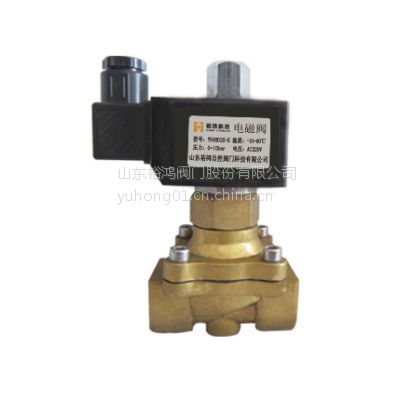

| 品牌：山东裕鸿 | 型号：YH48D | 材质：黄铜 |
| 类型(通道位置)：直通式 | 连接形式：法兰 | 公称通径：DN15-50mmmm |
| 适用介质：空气 | 流动方向：单向 | 零部件及配件：线圈 |
| 用途：节流 | 形态：柱塞式 | 压力环境：常压 |
| 工作温度：常温℃ | 标准：国标 |
联系人：刘丹 联系电话：15053369856 QQ：2943671388/1507048922
办公电话：0533-239747 Fax:0533-3148896
公司地址：山东省淄博市高新区开发区北路52#-7
| 公称通径 | DN15-50 |
| 原理结构 | 强制先导膜片式（分步直动膜片式） |
| 阀体材质 | 黄铜、SS304、SS316（***） |
| 密封材料 | NBR、FKM、EPDM、硅胶 |
| 环境温度 | -10℃~+65℃，（防爆型-20℃~+50℃） |
| 流体温度 | T2组：-10~+80℃ |
| T3组：-10~+120℃ | |
| 适用流体 | 气体、液体 |
| 流体粘度 | ≤22mm2/S |
| 连接方式 | 内螺纹（GB、NPT） |
| 安装方式 | 水平安装，线圈向上（禁止垂直安装） |
| 防护等级 | IP65（塑封及防爆线圈）IP54（铁壳线圈） |
| 代号 | 功能名称 | 功能说明 |
| K | 常开 | 通电阀关，断电阀开 |
| E | 防爆（浇封型） | 防爆等级：Ex m I /ⅡT4 |
| 电源电压 | 220V 110V AC 50/60Hz 24V 12V DC |
额定功率 | 防爆型AC：17VA， DC20W 普通型见规格参数表 |
| 电压公差 | 交流-15%~+10%；直流±10% |
| 电气连接 | 普通型：标准接线盒 浇封型：M14*1.5，1.5M导线 防爆型：M14*1.5，接线盒 |
● 以上为启动后平稳工作时功率，气动时功率会增大。 | |
| 常闭型2/2 NC | ||||||||||
型号规格 | 通径[mm] | 连接口内螺纹 | Cv值 | 最小压差（bar） | 工作压力（bar） | 功率消耗（VA/W） | ||||
| 水、气 | 油≦22mm2/S | |||||||||
| AC | DC | AC | DC | AC220V | DC24V | |||||
YH48D15 | 15 | G3/8、1/2 | 4.8 | 0 | 10 | 6 | 7 | 4 | 33 | 20 |
YH48D20 | 20 | G3/4 | 7.6 | 0 | 10 | 6 | 7 | 4 | 33 | 20 |
YH48D25 | 25 | G1 | 12 | 0 | 10 | 6 | 7 | 4 | 33 | 20 |
YH48D32 | 32 | G1 1/4 | 24 | 0 | 10 | 6 | 7 | 4 | 70 | 40 |
| YH48D40 | 40 | G1 1/2 | 29 | 0 | 10 | 6 | 7 | 4 | 70 | 40 |
| YH48D50 | 50 | G2 | 48 | 0 | 10 | 6 | 7 | 4 | 70 | 40 |
型号规格 | 通径[mm] | 连接口内螺纹 | Cv值 | 最小压差（bar） | 工作压力（bar） | 功率消耗（VA/W） | ||||
| 水、气 | 油≦22mm2/S | |||||||||
| AC | DC | AC | DC | AC220V | DC24V | |||||
YH48D15-E | 15 | G3/8、1/2 | 4.8 | 0 | 7 | 7 | 5 | 5 | 17 | 20 |
YH48D25-E | 25 | G3/4 | 7.6 | 0 | 7 | 7 | 5 | 5 | 17 | 20 |
YH48D32-E | 32 | G1 | 12 | 0 | 3 | 2 | 3 | 1.5 | 50 | 20 |
YH48D40-E | 40 | G1 1/4 | 24 | 0 | 3 | 2 | 3 | 1.5 | 50 | 20 |
YH48D50-E | 50 | G1 1/2 | 29 | 0 | 3 | 2 | 3 | 1.5 | 50 | 20 |
型号规格 | 通径[mm] | 连接口内螺纹 | Cv值 | 最小压差（bar） | 工作压力（bar） | 功率消耗（VA/W） | ||||
| 水、气 | 油≦22mm2/S | |||||||||
| AC | DC | AC | DC | AC220V | DC24V | |||||
YH40D25-K | 25 | G1 | 12 | 0 | 5 | 3 | 3 | 3 | 57 | 32 |
YH40D32-K | 32 | G11/4 | 24 | 0 | 5 | 3 | 3 | 3 | 70 | 40 |
YH40D40-K | 40 | G11/2 | 29 | 0 | 5 | 3 | 3 | 3 | 70 | 40 |
YH40D50-K | 50 | G2 | 48 | 0 | 5 | 3 | 3 | 3 | 70 | 40 |
常开型（浇封型防爆） | ||||||||||
| YH40D15-KE | 15 | G3/8、 1/2 | 4.8 | 0 | 5 | 3 | 3 | 3 | 17 | 20 |
| YH40D20-KE | 20 | G3/4 | 7.5 | 0 | 5 | 3 | 3 | 3 | 17 | 20 |
| YH40D25-KE | 25 | G1 | 12 | 0 | 5 | 3 | 3 | 3 | 17 | 20 |
