加工定制：是	品牌：山东裕鸿	型号：HTSW
材质：碳钢	连接形式：法兰	公称通径：DN100-500mm
适用介质：水、各种高腐蚀化学介质、弱酸碱介质、氨气、氮气、氧气、氢气、空气	压力环境：常压	工作温度：常温
流动方向：单向	驱动方式：气动	零部件及配件：定位器
形态：柱塞式	类型(通道位置)：二通式	标准：国标
密封形式：软密封型

联系人：刘经理联系电话：15053369856 QQ：2943671388/1507048922

办公电话：0533-239747 Fax:0533-3148896

公司地址：山东省淄博市高新区开发区北路52#-7

概述：

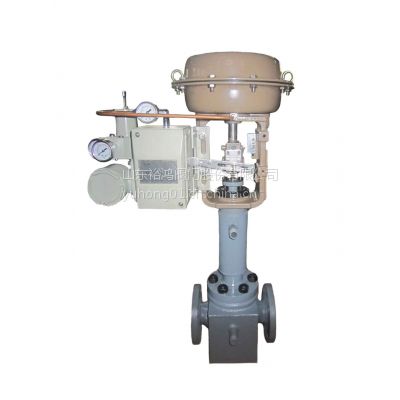

HTSW波纹管密封单座调节阀是CV3000系列产品之一。

HTSW波纹管密封单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，

其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1976标准。其上

阀盖采用波纹密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另

该阀也可用于真空的场合。

HTSW波纹管密封单座调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜

执行机构，其结构紧凑，输出力大。

HTSW波纹管密封单座调节阀符合GB/T4213-92标准。

技术参数和性能：

阀体:

型式		直通单座铸造球型阀
公称通径		40、50、65、80、100、150、200mm
公称压力		ANSI 125、150、300 JIS 10、16、20K PN1.6、4.0MPa
连接型式	法兰连接密封面型式	FF、RF、RJ、LG、MFM
	法兰标准	JISB2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSIB16.5-1981、HG20596-97、HG20618-97等
	焊接连接	嵌接焊SW（40~50 mm）对接焊BW（65~200mm）
材料		铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等。
上阀盖	波纹管密封（W	-45~+350℃
压盖型式		螺栓压紧式
填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织调料、石墨填料

阀内组件:

阀芯型式			单座柱塞型阀芯
流量特性	高容量流量特性	金属阀座	等***比特性（%C）和线性特性（LC）
		软阀座	等***比特性（%T）和线性特性（LT）
	高精度流量特性	金属阀座	等***比特性（%CF）和线性特性（LCF）
		软阀座	等***比特性（%TF）和线性特性（LTF）
材料			不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
波纹管材料			1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L

执行机构：

阀作用型式:

用正作用或反作用执行机构实现阀的气-关式或气-开式。

附件:

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。

性能：
